輸入特性

在當前所選接口無信號輸入時自動掃描視頻輸入源可手動選擇視頻輸入源

當視頻輸入源變化時，自動選擇相關聯或內嵌的音頻可手動選擇音頻輸入源

支持選擇視頻輸入源的十字交叉設備

輸入視頻最高支持 2048×2160 分辨率

VGA 和分量信號相關的特性12-bit ADC

支持 RGB 和 YCbCr（YUV）的色彩空間

支持分離同步、復合同步、綠嵌入同步（SOG）、亮度嵌入同步（SOY）

支持 DMT/CEA/CVT/GTF 視頻時序

對輸入信號 1:1 采樣時，最高像素率可達

對像素率超過 165MHz 的輸入信號，自動使用水平子采樣的方式（可能會損失畫面質量，同遠宏方并不推薦）

自動檢測 RGB & YCbCr 的色彩空間

自動或手動調節采樣相位

自動水平對齊

支持自定義的視頻時序

支持 CVT/GTF 時序標準的自定義視頻分辨率

HDMI 信號相關的特性

225MHz HDMI 接收器

自適應 HDMI 均衡器，HDMI 傳輸距離最長可達 30 米

支持自定義的 EDID

支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息

支持全比色法

支持 8/10/12-bit 色彩深度

支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 的色彩采樣

支持 8 通道的 IES60958/IEC61937 標準的音頻流

支持提取音頻格式信息和通道狀態數據

支持提取視頻時序信息

支持提取 3D 格式信息

支持提取 Sony/Canon DSLR 的時間碼

支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式

采集格式

采集信號分辨率最高可支持 2048×2160 像素

采集幀率最高可支持 144fps（實際采集幀率可能會受限于 PCIe 帶寬，對于更高的畫面分辨率，即1280×1024 以上分辨

率，實際采集幀率可能會受限于板載視頻處理硬件的像素時脈，即1920×1080 分辨率可達到的最大的幀率約為 80fps）

支持 4:2:0 8-bit 采集格式: NV12、I420、YV12

支持 4:2:2 8-bit 采集格式: YUY2、YUYV、UYVY

支持 4:4:4 8-bit 采集格式: V308、IYU2、V408、BGR24、BGR32

支持 4:4:4 10-bit 采集格式: V410、Y410

可通過 TYHD SDK (基于 DirectKS 的版本) 支持更多的采集格式

視頻處理功能

使用兩條視頻處理流水線，每條流水線的處理帶寬可達 180M 像素/s完全達到 10-bit 視頻處理

視頻剪裁

視頻縮放

視頻去隔行

兩場行交錯

兩場混合

僅頂場

僅底場

視頻寬高比變換

自動或手動選擇輸入視頻寬高比

自動或手動選擇采集視頻寬高比

三種寬高比變換模式：忽略（各向異性）、剪裁、填充（上下或左右填充黑邊）

視頻色彩空間轉換

自動或手動選擇輸入色彩空間和量化范圍

自動或手動選擇采集色彩空間、量化范圍和飽和度范圍

支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空間

支持有限或完整的量化范圍

支持有限、完整和擴充色域的飽和范圍

視頻幀率變換

視頻 OSD 合成

支持 PNG 格式 OSD 畫面（最大畫幅為 2048×2160）

通過 SDK 支持動態加載 RGBA OSD 畫面

一機多卡

支持同一個系統中安裝多片卡

板載撥碼開關，從 0 到 F，提供 16 個編號，用于對卡進行編號

當撥碼開關設定 1 時，系統硬件設備樹中將顯示：“01：Pro Capture AIO”，以此類推在用戶軟件中顯示的視頻音頻設

備也將包含卡的編號

多路采集流

對于任一路輸入信號可輸出任意路采集流

可以對每一路采集流單獨設置剪裁、寬高比、色彩空間、分辨率、幀率、去隔行方式、色彩調節、OSD 等屬性。

支持超低延遲64 行視頻延遲

通過 SDK 實現部分完成通知模式

時間戳和 A/V 同步

基于硬件實現的 100ns 高分辨率時鐘

音頻幀 (192 個音頻采樣) 和視頻幀都被硬件時鐘標記到達采集卡的時間戳硬件時鐘可跨卡同步（通過 SDK 實現）

視頻采集 SG-DMA

在 PCIe 2.x 的系統中每路 DMA 帶寬可達約 400MB/s

在 PCIe 1.x 的系統中每路 DMA 帶寬可達約 200MB/s

支持自動檢測 Intel GPU 塊狀圖像表面

支持 AMD GPU 的 DirectGMA

支持 Nvidia GPU 的 GPUDirect

SDK

TYHD SDK for DirectShow 為開發者提供了快速的整合采集卡擴展特性的途徑 (Windows)

TYHD SDK for DirectKS 可以為開發者提供比較靈活性和較高的性能（Windows）

Windows 驅動程序自定義修改

所有的選項都可以通過注冊表進行三級的管理：所有設備，特定型號和特定設備視頻、音頻、十字交叉過濾器名稱可通過

注冊表定制

固件升級

在同一系統中的多片卡可以同時升級

當采集卡未被占用時無需關閉電源即可完成卡的升級

安全升級，升級過程中出現斷電、系統崩潰等異常情況后固件會自動恢復至出廠版本（僅適用于 1.21 及更高版本的固件）

LED指示燈

LED 燈的狀態顯示了每一路的工作狀態：空閑，輸入信號已鎖定，內存錯誤或 FPGA 配置錯誤

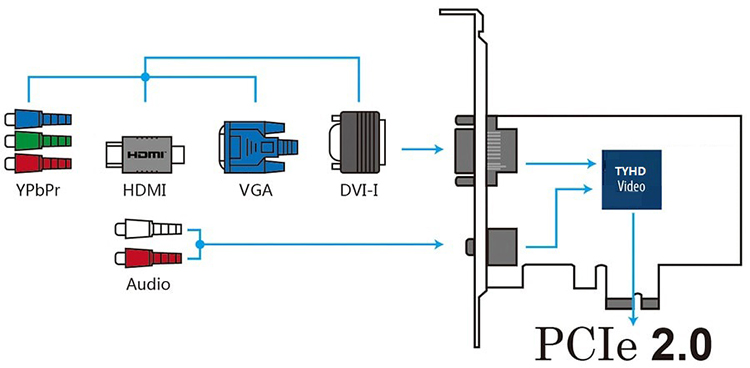

輸入接口

DVI-I

DVI 1.0

HDMI 1.4a（通過轉接線）

VGA （通過 DVI 轉 VGA 轉換頭）

分量信號（通過轉接線）HDMI 1.4a

3.5mm Phone Jack

Line in

主機接口

PCIe Gen2 x1

幾何大小

半高 PCIe x1 擴展卡

92.76mm x 68.88mm （不含 PCIe 擋板）

配件

DVI 轉 VGA 轉接器

DVI-I 轉 HDMI + 分量信號 轉接線纜

半高 PCIe 擋板

功耗

12V 電源的最大電流: ~0.35 A

3.3V 電源的最大電流: ~0.17 A

最大功耗： ~4.68 W

工作環境

操作溫度：0 到 40 攝氏度

保存溫度：–20 到 70 攝氏度

相對濕度：5% 到 90%（非冷凝狀態）

支持的操作系統

Windows 7/8/8.1/10/2008/2008 R2/2012 （x86 & x64）

Linux (基于 V4L2，支持 x86，x64 & ARM 架構)

OS X 10.9–10.11

macOS 10.12

支持的APIs

Windows

DirectShow

DirectKS

Wave API/DirectSound/WASAPI

Linux

V4L2

ALSA

支持的軟件

VLC

VirtualDub

OBS

xSplit

vMix

VidBlaster

Wirecast

Microsoft Media Encoder

Adobe Flash Media Encoder

任何其它使用 DirectShow 或 V4L2 編程接口的編碼或流媒體軟件
